Taber Multifinger Scratch/Mar Test Cihazı
Çizilme, kazılma, oyulma, yarılma ve benzeri gibi, normal yıpranma olarak sınıflandırılamayacak fiziksel hasarlara karşı direnç veya hassasiyetinin ölçümü
Taber Multifinger Scratch / Mar (çok parmaklı kazıma) Test Cihazı, bir materyalin çizilme, kazılma, oyulma, yarılma ve benzeri gibi, normal yıpranma olarak sınıflandırılamayacak fiziksel hasarlara karşı direnç veya hassasiyetini ölçmek için kullanılan bir cihazdır.

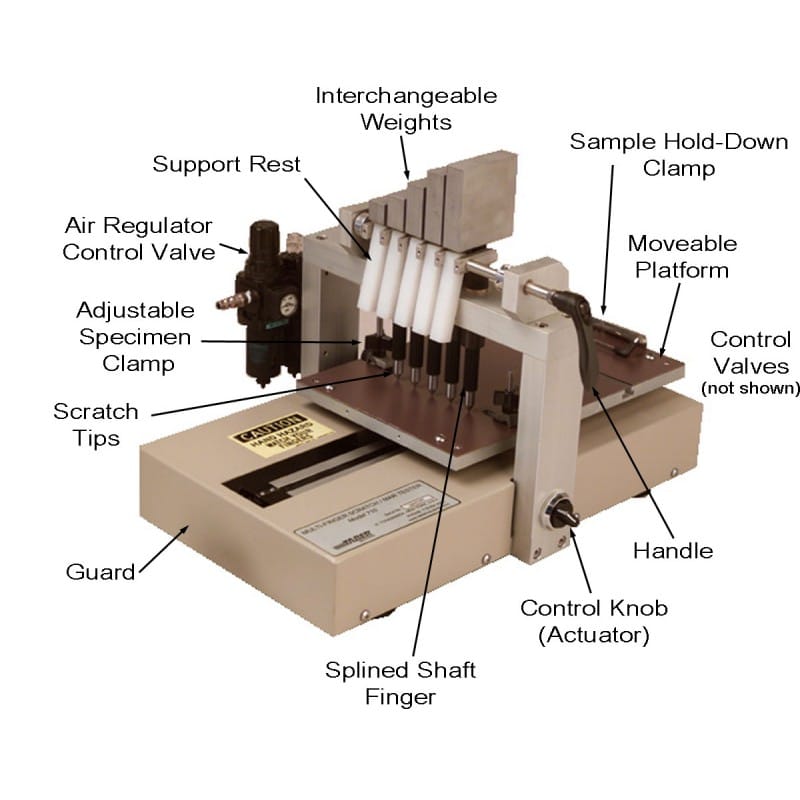

Cihaz, test edilecek numunenin monte edildiği pnömati olarak hareket edebilen bir platforma sahiptir. Platform doğrusal olarak hareket eder ve tek veya çoklu geçiş testleri için bir kontrol düğmesi ile çalıştırılır. Elektronik zaman ölçer hızın oranını görüntüler; bu da hava basıncını düşürerek veya arttırarak kontrol edilebilir.
Birbirleriyle değiştirilebilen çizik uçlarına sabit ve dikey yük sağlayan 5 bağımsız frezeli parmak bir portal tarafından desteklenmektedir. Portal sistemi, parmakları kaldırmak ve indirmek için bir kol içerir. İlaveten, bir veya birden fazla parmağın test sırasında numuneye değmeyecek şekilde yukarı kaldırılabilmesi için, beş adet destek bulunmaktadır.
Test maddesinin yüzeyi üzerinde standart bir kuvvet oluşturmak için değişken ağırlıklarda yükler her parmağın üzerine monte edilir. Her cihaz, 2N, 3N, 4N, 5N, 6N, 7N, 10N, 15N ve 20N yüklerinden oluşan bir ağırlık seti içerir. 4N, 8N, 9N, 13N veya 8N, 13N, 18N ağırlıklarında isteğe bağlı ağırlık setleri ayrıca mevcuttur. Ek olarak, opsiyonel 25N ağırlığı veya 0.6N yüklerinden oluşan Hassas Ağırlık Kiti mevcuttur.
22 mm kalınlığa kadar numuneler test edilmekle birlikte, boşta salınan parmaklar sayesinde katı veya yeterince destekli olmak şartıyla hafif konturlu numuneler de test edilebilir. Yaylı bir numune tutucu standarttır ve daha fazla esneklik için hareket eden platformun ucuna veya yanına monte edilebilir. Konturlu numuneleri monte edebilmek için, iki numune tutucu kıskaç sağlanmıştır. 22 mm’den daha kalın numuneler için platformu kaldırmak üzeri 5 mm’lik ara seti isteğe bağlı olarak mevcuttur.
| Ürün Kodu | Açıklama |
|---|---|
| 980710 | MultiFinger Scratch ve Mar Test Cihazı aşağıdakileri içerir: • Yivli Mil (Spline Shaft) “Parmak” Grubu (5 adet) • 9 Parçalık Ağırlık Seti (2N, 3N, 4.5N, 5N, 6N, 7N, 10N, 15N, 20N) • 1,0 mm çapında yarım küre uçlu Çizilme (Scratch) Uçları (5 adet) • 7,0 mm çapında yarım küre uçlu Mar (İz Oluşturma/Aşınma) Uçları • Numune Kelepçesi (2 adet) • Numune Platformu Koruyucu Muhafazası (takılı olarak) • Kullanım Talimatları |
| MultiFinger Scratch / Mar Test Cihazı – Ağırlıklar | |
| 132740 | Hassas Ağırlık Kiti (0,6 N yük elde etmek için spline miline monte edilir) |
| 132351-x | Multi-Finger Scratch / Mar Tester Ağırlık Seti – 1N, 2N, 3N, 4N, 4.5N, 5N, 6N, 7N, 8N, 9N, 10N, 12N, 12.5N, 13N, 15N, 18N, 20N, 25N (Chrysler LP-463DD-18-01 standardına referanslı) |
| 135085 | Opsiyonel Ağırlık Seti – 4N, 8N, 12N (Chrysler LP-463-DD-18-01 standardına referanslı) |
| 134297 | Opsiyonel Ağırlık Seti – 4N, 8N, 9N, 12N |
| 132401 | Opsiyonel Ağırlık Seti – 8N, 13N, 18N (GMN3943 standardına referanslı) |
| MultiFinger Scratch / Mar Test Cihazı – Çizik Araçları | |
| 132347 | Çizilme Ucu, 1.0 mm çapında yarım küre (adet) |
| 132532 | Çizilme Ucu, 1.0 mm çapında yarım küre (5’li set) |
| 132348 | Mar Ucu, 7.0 mm çapında yarım küre (adet) |
| 132533 | Mar Ucu, 7.0 mm çapında yarım küre (5’li set) |
| Çeşitli | • Konik Çizilme Ucu, 0.10 mm çap [0.05 mm yarıçap] (9 g) • Konik Çizilme Ucu, 0.25 mm çap [0.125 mm yarıçap] (9 g) • Konik Çizilme Ucu, 0.30 mm çap [0.15 mm yarıçap] (9 g) • Konik Çizilme Ucu, 0.40 mm çap [0.20 mm yarıçap] (10 g) • Konik Çizilme Ucu, 0.50 mm çap [0.25 mm yarıçap] (10 g) • Konik Çizilme Ucu, 0.60 mm çap [0.30 mm yarıçap] (10 g) • Konik Çizilme Ucu, 0.75 mm çap [0.375 mm yarıçap] (10 g) • Konik Çizilme Ucu, 1.0 mm çap [0.50 mm yarıçap] (10 g) |
| 132533 | • Elmas Takım Tutucu [121006 konik elmas uç dahildir, 90° 3 mil (0.003”) yarıçap uçlu] • Elmas Takım Tutucu [121006-1 konik elmas uç dahildir, 90° 3.5 mil (0.0035”) yarıçap uçlu] • Elmas Takım Tutucu [121006-2 konik elmas uç dahildir, 60° 0.3 mm yarıçap uçlu] |
| 134581 | 5 mm Ara Parça Seti (2 adet) |
| 132455 | Numune Sabitleme Kelepçesi, yedek (adet) |
| 132451 | Numune Platformu Koruyucu Muhafazası, yedek |
