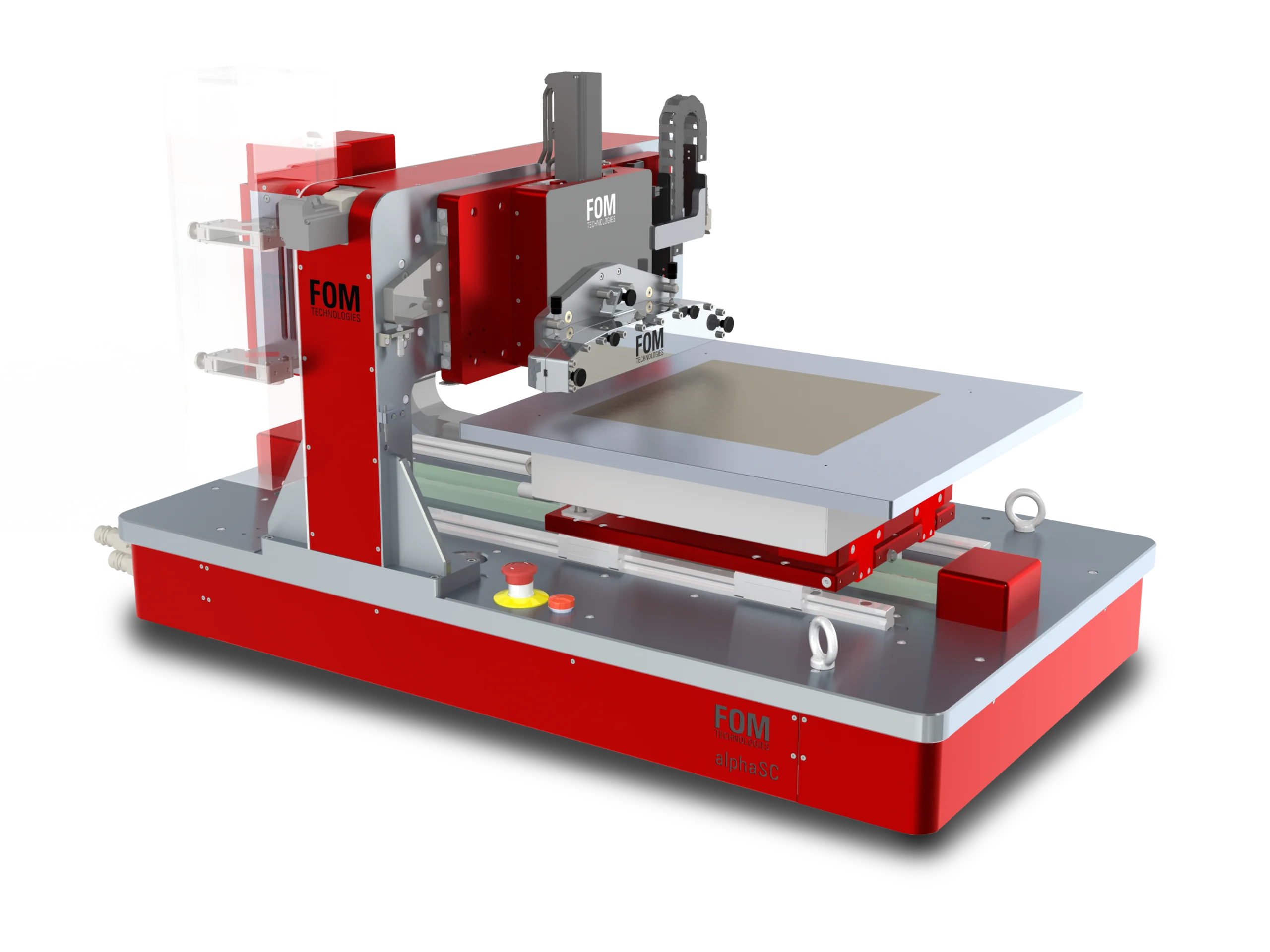

FOM alphaSC

FOM alphaSC, Makine Standardı EN 60204-1 ve ISO 13849-1 (CE) ile uyumludur. Ayrıca 2006/42/EC Makine Direktifi Ek II B Kalite Direktifi gerekliliklerini karşılamaktadır. Elektrik paneli standardı UL508A’ya uygundur.

FOM alphaSC, ince film araştırmaları ve üretiminde kontrol, fonksiyonellik ve çok yönlülüğün en üst düzey birleşimini sunar. Donanım, yazılım ve gelişmiş özelliklerinin tamamı deneysel hataları en aza indirmek ve rijit ile esnek alt tabakalarla kullanım kolaylığını artırmak amacıyla tasarlanmıştır.

FOM alphaSC, endüstri ve akademide kullanılan geniş bir laboratuvar ölçekli malzeme ve kaplama prosesi yelpazesinde benzersiz çok yönlülük, hassasiyet ve proses tekrarlanabilirliği sunar.

Tasarım

FOM alphaSC, iddialı teknoloji geliştirme hedeflerine sahip dünya çapındaki araştırma merkezleri için altın standart bir sistemdir. Tam otomasyon ile yazılımın sorunsuz entegrasyonunu bir araya getiren tasarımı sayesinde sistematik deneysel çalışmalar için eşsiz tekrarlanabilirlik sağlar.

Akıcı Otomasyon ve Lab’dan Üretime (Lab-to-Fab) Yaklaşımı

İster temel araştırma yapıyor olun, ister yeni nesil teknolojiler geliştiriyor olun veya rekor seviyede verimlilik hedefliyor olun, FOM alphaSC geliştirme sürecinizi hızlandırır. Sistem hem rijit hem de hafif esnek alt tabakalarla çalışmaya uygundur.

Mikrogözenekli alt tabaka tutucu, numunenin sabitlenmesi için genellikle gereken ek adımları ortadan kaldırarak homojen vakum emişi sağlar. Yazılımla entegre pompa ve slot-die kafasının otomatik dikey ve yatay hareketi sayesinde FOM alphaSC; yüksek verimli, sistematik ve hızlı deneysel çalışmalar yapılmasına olanak tanır.

Kurutma/tavlama üniteleri, hızlı kurutma için basınçlı gaz sistemleri ve docking modülleri gibi kaplama sonrası işlem seçenekleri bağımsız FOM alphaSC sistemine eklenerek küçük ölçekli bir pilot üretim hattına dönüştürülebilir.

FOM alphaSC, araştırmalarınızın teknoloji hazırlık seviyesini artırmak ve lab’dan üretime konsept doğrulaması yapmak için güçlü bir çözümdür.

Tekrarlanabilirlik ve Yüksek Hassasiyet

Yazılım, kaplama prosesleri için bir protokol kütüphanesi oluşturma imkanı sunar. Bu sayede araştırmacılar daha önce yapılan kaplama işlemlerini yüksek hassasiyetle tekrar çağırabilir ve yeniden üretebilir. Bu özellik, kaplama prosesindeki değişkenlerin daha iyi anlaşılmasını ve deneylerin güvenilir şekilde tekrarlanmasını sağlar.

Temel Özellikler

nm’den µm’ye kadar homojen kuru film kalınlığı
1 mm ile 500 mm arasında kaplama genişliği
Mikrogözenekli vakumlu alt tabaka tutucu
Sezgisel grafik kullanıcı arayüzü (GUI) ile otomatik kaplama
PC veya tablet üzerinden uzaktan erişim
Kaplama protokollerinin yerel olarak kaydedilmesi
Hızlı işlem için fiziksel kontrol butonları
Yazılım kontrollü yaş film kalınlığına sahip entegre pompa

Rijit ve esnek alt tabakalar için tasarlanmıştır
Alt tabaka, slot-die kafası ve şırınga için ısıtma özelliği
2 eksenli motorlu slot-die kafa konumlandırma
20.000 cPs’ye kadar akışkanlar için uygundur
Docking istasyonu üzerinden sheet kaplamadan roll-to-roll (R2R) kaplamaya kolay ölçekleme
Çeker ocak ve glove box sistemleriyle entegrasyon
Uzaktan teknik destek ve arıza giderme imkanı

Teknik Özellikler

Boyutlar: 1297 x 788 x 786 mm (U x G x Y)
Ağırlık: 166 kg
Alt tabaka tutucu boyutları: 520 mm x 500 mm
Alt tabaka tutucu ısıtması: 200 °C’ye kadar
Mikrogözenekli vakum alanı boyutları: 305 mm x 305 mm
Önerilen kablo boşluğu: 200 mm
Entegre şırınga pompası: 1 ml – 300 ml
Entegre PLC kontrol sistemi
Panel boyutları: 1000 x 300 x 950 mm (U x G x Y)
Panel ağırlığı: 90 kg
Malzeme: Toz boyalı karbon çelik
Makineye kablo uzunluğu: 4,5 m (standart)
Tam motorlu X-Y-Z konumlandırma: 1 µm hassasiyet
Kaplama genişliği: 1 mm – 500 mm
Kaplama uzunluğu: 470 mm’ye kadar
Kaplama hızı: 0,01 – 5,0 m/dak
Slot-die kafa ısıtması: 80 °C’ye kadar
Slot-die kafa uyumluluğu: FOM SD 25 – FOM SD 500

Ürün Kodu	Açıklama
MACH7012	FOM alphaSC
FOM alphaSC için slot-die kafaları
SLDH1001	FOM SD 25 \| Paslanmaz çelik
SLDH1002	FOM SD 25 – HV \| Paslanmaz çelik
SLDH1003	FOM SD 25 \| PEEK
SLDH2001	FOM SD 50 \| Paslanmaz çelik
SLDH2002	FOM SD 50 – HV \| Paslanmaz çelik
SLDH2003	FOM SD 50 \| PEEK
SLDH3001	FOM SD 100 \| Paslanmaz çelik
SLDH3002	FOM SD 100 – HV \| Paslanmaz çelik
SLDH3003	FOM SD 100 \| PEEK
SLDH4001	FOM SD 200 \| Paslanmaz çelik
SLDH4002	FOM SD 200 – HV \| Paslanmaz çelik
SLDH4003	FOM SD 200 \| PEEK
SLDH5001	FOM SD 300 \| Paslanmaz çelik
SLDH5006	FOM SD 300 – HV \| Paslanmaz çelik
SLDH6001	FOM SD 500 \| Paslanmaz çelik
SLDH6005	FOM SD 500 – HV \| Paslanmaz çelik

FOM alphaSC için opsiyonlar

Ürün Kodu	Açıklama
OPTN7001	FOM alphaSC – Entegre fırın
OPTN7003	FOM alphaSC – R2R bağlantı sistemi
OPTN7004	FOM alphaSC – Ekipman montaj sistemi (makineye dahil)
OPTN7006	FOM alphaSC – Konumlandırma tablası
OPTN7008	FOM alphaSC – Gelişmiş ekipman montaj sistemi
OPTN7009	FOM alphaSC – Seramik tabanlı chuck
OPTN7007	FOM Laptop
OPTN90001	FOM Şırınga ısıtma ünitesi – 20ml
OPTN90002	FOM Şırınga ısıtma ünitesi – 50ml
OPTN90003	FOM Şırınga ısıtma ünitesi – 100 ml
OPTN90010	FOM Hava bıçağı sistemi – 229mm/9″
OPTN90011	FOM Hava bıçağı sistemi – 305mm/12″
OPTN90020	FOM İyonizasyon sistemi – 229mm/9″\|110V
OPTN90021	FOM İyonizasyon sistemi – 305mm/12″\|110V
OPTN90022	FOM İyonizasyon sistemi – 229mm/9″\|230V
OPTN90023	FOM İyonizasyon sistemi – 305mm/12″\|230V
OPTN90071	FOM IR kurutma sistemi – 110V
OPTN90072	FOM IR kurutma sistemi – 230V
OPTN90030	FOM Fleksografik sistem – 203mm
OPTN90031	FOM Fleksografik sistem – 127mm
OPTN90032	FOM Fleksografik sistem – 70mm
OPTN90040	Şırınga sistemi – Standart viskozite
OPTN90041	Şırınga sistemi – yüksek viskozite
OPTN90101	FOM Tek şırınga pompası – Standart & yüksek viskozite
OPTN90098	FOM Çift şırınga pompası – Standart & yüksek viskozite
OPTN90102	FOM Üçlü şırınga pompası – Standart & yüksek viskozite
OPTN90051	FOM Muhafaza ünitesi – 1 x 2m
OPTN90080	FOM SD yükseklik & hizalama lazer sistemi
OPTN90081	FOM SD yükseklik lazer sistemi
OPTN90090	FOM Glovebox uyumluluk – Kablo – 5m
OPTN90091	FOM Glovebox uyumluluk – Vana
OPTN90113	FOM Glovebox uyumluluk kiti – Vana & Kablo
OPTN90103	FOM S2S bıçak kaplama sistemi – 100mm
OPTN90104	FOM S2S bıçak kaplama sistemi – 200mm
OPTN90105	FOM S2S bıçak kaplama sistemi – 300mm
CONS4011	FOM Cam şırınga – 10ml
CONS4012	FOM Cam şırınga – 25ml
CONS4013	FOM Cam şırınga – 50ml
CONS3011	FOM Paslanmaz çelik şırınga – 20 ml\|Paket
CONS3012	FOM Paslanmaz çelik şırınga – 50 ml\|Paket
CONS3013	FOM Paslanmaz çelik şırınga – 100 ml\|Paket
CONS3014	FOM Paslanmaz çelik şırınga – 200 ml\|Paket
CONS3015	FOM Paslanmaz çelik şırınga – 300 ml\|Paket
