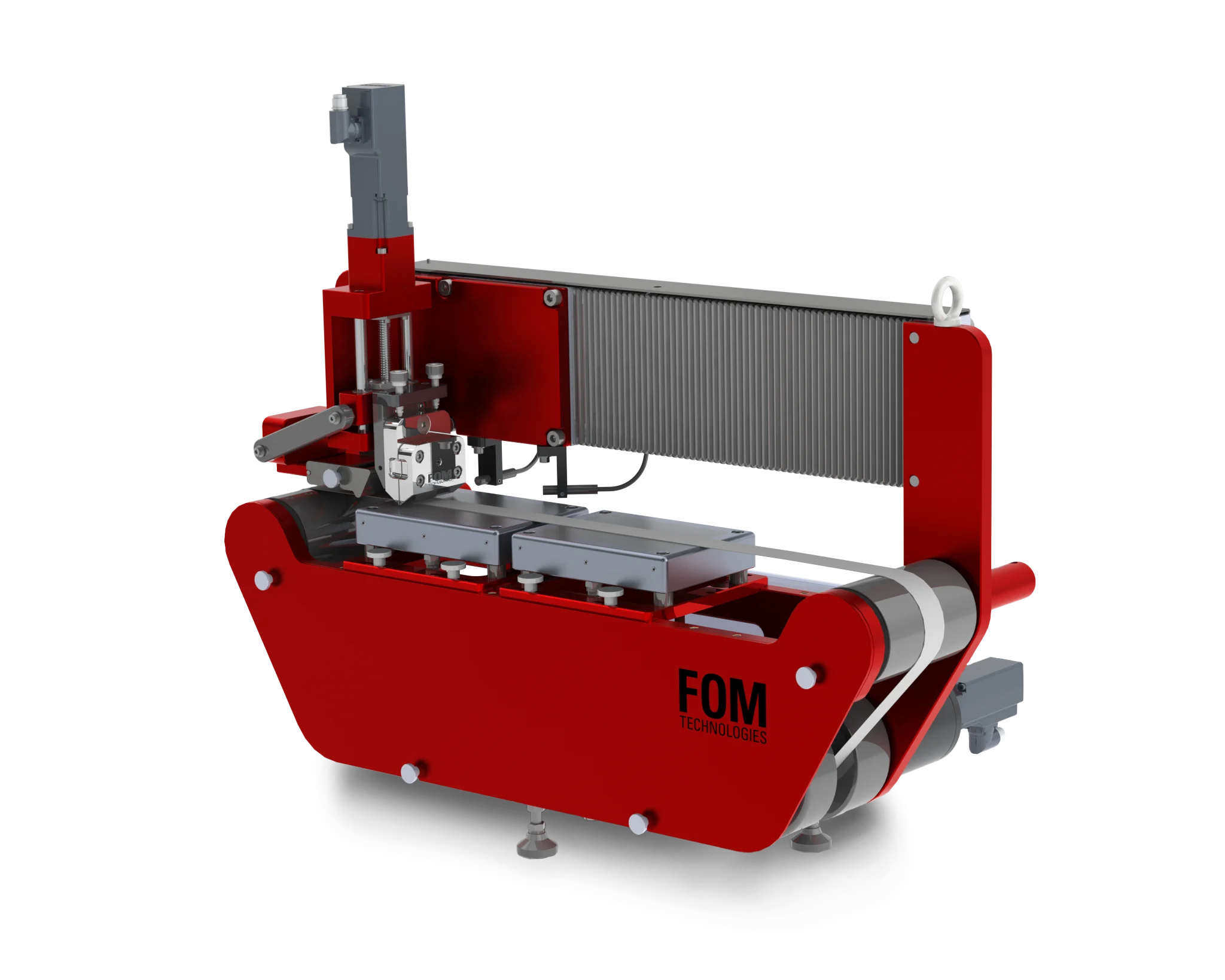

FOM photonR2R

Makine Standardı EN 60204-1 ve ISO 13849-1 (CE) ile uyumludur. Ayrıca 2006/42/EC Makine Direktifi Ek II B gerekliliklerini karşılamaktadır. Elektrik paneli standardı UL508A’ya uygundur.

Otonom, çok yönlü ve maliyet etkin in-situ malzeme karakterizasyonu

FOM photonR2R, ince film araştırmalarında slot-die kaplama makinelerinin kompaktlık, kontrol, işlevsellik ve çok yönlülüğünü bir araya getiren gelişmiş bir sistemdir. Farklı senkrotron ışın hatlarında ve laboratuvarlarda yüksek verimli ve in-situ çalışmaların gerçekleştirilmesini mümkün kılar.

Kompakt tasarımı sayesinde çeker ocak içinde kullanıma uygundur ve kolayca taşınabilir. Tüm bileşenleri, yazılımı ve özellikleri uzaktan kontrol için optimize edilmiştir; böylece kullanıcılar daha hızlı ve verimli şekilde daha fazla veri toplayabilir.

Üstün çok yönlülük, hassasiyet ve proses tekrarlanabilirliği sunan sistem; endüstri ve akademideki laboratuvar ölçekli malzeme ve kaplama süreçleri için ideal bir çözümdür.

Temel Özellikler

Roll-to-roll ve sheet-to-sheet kaplama modları
nm’den µm’ye kadar homojen kuru film kalınlığı
0,1 mm – 50 mm kaplama genişliği
Mikrogözenekli vakumlu alt tabaka tutucu
Kendi kendini temizleyen slot-die kafa sistemi
Sezgisel GUI ile otomatik kaplama
Kaplama protokollerinin yerel olarak kaydedilmesi
PC veya tablet üzerinden uzaktan erişim (yerel yazılım kurulumu gerekmez)
Yazılım kontrollü ıslak film kalınlığına sahip entegre pompa
Rijit ve esnek alt tabakalar için tasarım
Kullanıcı ihtiyaçlarına göre değiştirilebilir alt tabaka tutucu
20.000 cP viskoziteye kadar akışkanlarla çalışma
Çeker ocak ve glove box sistemleriyle sorunsuz entegrasyon
Uzaktan destek ve sorun giderme

Teknik Özellikler

Boyutlar: 650 × 160 × 550 mm (U × G × Y)
Ağırlık: 22 kg
Standart alt tabaka tutucu boyutları: 115 mm × 155 mm
Mikrogözenekli vakum alanı: 85 mm × 125 mm
Özel alt tabaka tutucu: Talep üzerine
Alt tabaka tutucu ısıtması: 200 °C’ye kadar
Önerilen kablo boşluğu: 200 mm
Entegre şırınga pompası: 1 ml – 300 ml
Entegre PLC kontrol sistemi
Panel boyutları: 1000 × 300 × 950 mm (U × G × Y)
Panel ağırlığı: 90 kg
Malzeme: Elektrostatik toz boyalı karbon çelik
Makineye kablo uzunluğu: 2 m (standart)
Tam motorize x–z konumlandırma: 1 µm hassasiyet
Kaplama genişliği: 1 – 50 mm
Kaplama uzunluğu: 15.000 mm’ye kadar (esnek alt tabaka)
Kaplama hızı: 0,01 – 5,0 m/dak
Slot-die kafa ısıtması: 80 °C’ye kadar
Slot-die uyumluluğu: FOM SD 25 ve FOM SD 50

Ürün Kodu	Açıklama
MACH9010	FOM photonR2R
FOM photonR2R için slot-die kafaları
SLDH1001	FOM SD 25 \| Paslanmaz çelik
SLDH1002	FOM SD 25 – HV \| Paslanmaz çelik
SLDH1003	FOM SD 25 \| PEEK
SLDH2001	FOM SD 50 \| Paslanmaz çelik
SLDH2002	FOM SD 50- HV \| Paslanmaz çelik
SLDH2003	FOM SD 50\| PEEK

FOM photonR2R için opsiyonlar

Ürün Kodu	Açıklama
OPTN7007	FOM Laptop
OPTN90001	FOM Şırınga ısıtma ünitesi – 20ml
OPTN90002	FOM Şırınga ısıtma ünitesi – 50ml
OPTN90003	FOM Şırınga ısıtma ünitesi – 100 ml
OPTN90024	FOM photonR2R – İyonizasyon çubuğu\|230V
OPTN90027	FOM photonR2R – IR kurutma sistemi\|110V
OPTN90025	FOM photonR2R – IR kurutma sistemi\|230V
OPTN90112	FOM photonR2R – Hava bıçağı sistemi
OPTN90040	Şırınga sistemi – Standart viskozite
OPTN90041	Şırınga sistemi – yüksek viskozite
OPTN90101	FOM Tek şırınga pompası – Standart & yüksek viskozite
OPTN90098	FOM Çift şırınga pompası – Standart & yüksek viskozite
OPTN90102	FOM Üçlü şırınga pompası – Standart & yüksek viskozite
OPTN90050	FOM Muhafaza ünitesi – 1 x 1.5m
OPTN90051	FOM Muhafaza ünitesi – 1 x 2m
OPTN90106	FOM R2R bıçak kaplama sistemi – 100mm
OPTN90107	FOM R2R bıçak kaplama sistemi – 200mm
OPTN90108	FOM R2R bıçak kaplama sistemi – 300mm
CONS4011	FOM Cam şırınga – 10ml
CONS4012	FOM Cam şırınga – 25ml
CONS4013	FOM Cam şırınga – 50ml
CONS3011	FOM Paslanmaz çelik şırınga – 20 ml\|Paket
CONS3012	FOM Paslanmaz çelik şırınga – 50 ml\|Paket
CONS3013	FOM Paslanmaz çelik şırınga – 100 ml\|Paket
CONS3014	FOM Paslanmaz çelik şırınga – 200 ml\|Paket
CONS3015	FOM Paslanmaz çelik şırınga – 300 ml\|Paket
