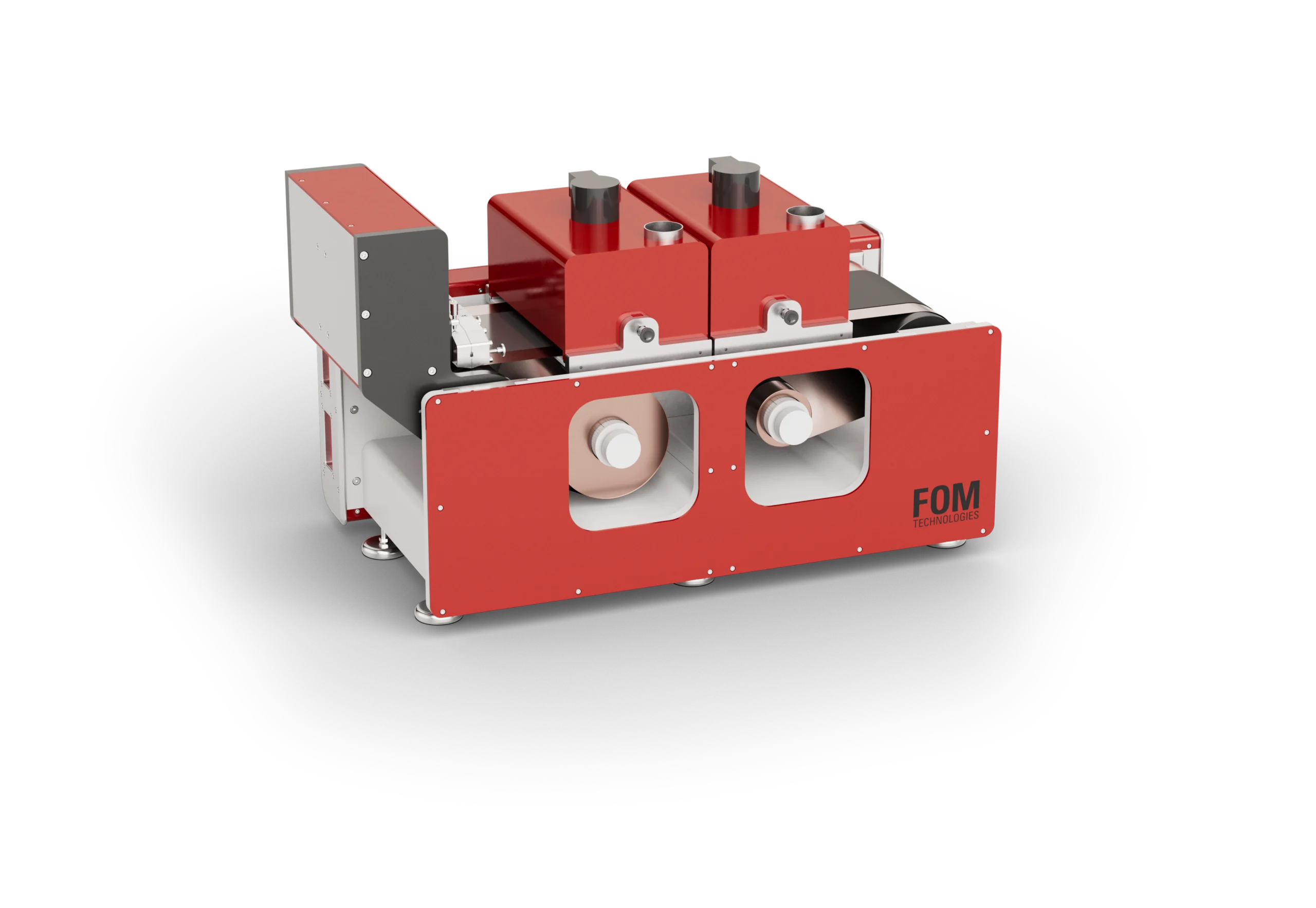

FOM omicronR2R

Makine Standardı EN 60204-1 ve ISO 13849-1 (CE) ile uyumludur. Ayrıca 2006/42/EC Makine Direktifi Ek II B gerekliliklerini karşılamaktadır.

FOM omicronR2R, kompakt ve çok yönlü bir R2R slot-die kaplama sistemidir. Modüler tasarımı ve çoklu kurutma seçenekleri sayesinde değişen araştırma ihtiyaçlarına kolayca uyum sağlayarak yatırımınızı korur.

FOM omicronR2R, araştırmacıların pilot ölçekli üretimde kullanılan formatlarla uyumlu bir yapıda, laboratuvar ölçeğinde süreçlerini hızlandırmalarına ve optimize etmelerine olanak tanır.

Temel Özellikler

Küçük yer kaplayan roll-to-roll slot-die kaplama sistemi
Çeker ocak ve glove box sistemleriyle sorunsuz entegrasyon
Tam motorize (x-y-z) kaplama köprüsü
µm hassasiyetinde temassız kaplama
1 mm ile 200 mm arasında kaplama genişliği
Sezgisel kaplama yazılımı ve reçete kontrolü
Modüler fırın sistemi (Sıcak hava, IR, UV, sıcak hava/IR) – 250 mm veya 500 mm bölümler
Yazılım kontrollü şırınga pompası
Mükemmel katman homojenliği ve tekrarlanabilirlik
Uzaktan destek ve sorun giderme
Geniş viskozite aralığı

Laboratuvar ölçekli R2R slot-die kaplama sistemi

Kompakt tasarım, geniş kaplama alanı.

FOM omicronR2R, araştırmacıların kaplama süreçlerini hızlandırmalarına ve geliştirmelerine olanak tanır. 1 mm ile 200 mm arasında ayarlanabilir kaplama genişliği sayesinde erken aşama deneysel kaplamalardan pilot ölçekli formatlara kadar geniş bir uygulama aralığını destekler. Bu esneklik, araştırmacıların birden fazla kaplama kombinasyonunu verimli şekilde test etmelerine ve ölçek büyütmeden önce reçetelerini optimize etmelerine imkan sağlar.

Modüler Kurutma. Maksimum Esneklik.

Özelleştirilebilirlik için tasarlanan modüler yapı, kızılötesi (IR), ultraviyole (UV) ve sıcak hava gibi farklı kurutma seçenekleri sunar. Bu sayede sistem, değişen araştırma ihtiyaçlarına kolayca uyum sağlayabilir. Kullanıcılar; hassas polimerler, nanomalzemeler veya gelişmiş enerji cihazları gibi farklı malzeme sistemleri ve proses gereksinimlerine göre kaplama düzenini uyarlayabilir.

Tek bir platform içinde çok sayıda kurutma stratejisini destekleyen bu yapı, hem proses kontrolünü geliştirir hem de araştırma yönleri zaman içinde değişse bile sistemi geleceğe hazır tutarak yatırımınızı korur.

Sezgisel. Hassas. Tekrarlanabilir.

Sezgisel kaplama yazılımı, yüksek hassasiyetli kaplama işlemleri ve kaplama protokollerinin kaydedilmesini sağlayarak her seferinde tutarlı ve tekrarlanabilir sonuçlar elde edilmesine yardımcı olur. Hem yeni başlayan hem de deneyimli araştırmacılar için tasarlanmış kullanıcı dostu arayüz sayesinde proses parametreleri üzerinde tam kontrol sağlanabilir ve kaplama reçeteleri kolayca saklanabilir.

Teknik Özellikler

Standart boyutlar: 671 × 600 × 1095 mm (Y × G × U)
Uzatma modülleri: 250 mm veya 500 mm
Ağırlık: 150 kg (standart konfigürasyon)
Modül başına ağırlık: 25 kg (250 mm) veya 37 kg (500 mm)
Yazılım kontrollü şırınga pompası: 1 ml – 300 ml
Entegre PLC kontrol sistemi
Aktif NIP üzerinden hız kontrolü
Web gerilimi: 10 – 80 N
1 µm hassasiyetle motorize slot-die kafa konumlandırma
Kaplama köprüsünün 0–90° arası otomatik açı hareketi
Kaplama genişliği: 1 – 200 mm
Web genişliği: Maks. 320 mm
Rulo çapı: Maks. 200 mm
Pnömatik genişleyen mandrel çapı: 75 mm
Kaplama hızı: 0,01 – 3,0 m/dak
Slot-die kafa ısıtması: 80 °C’ye kadar
Slot-die uyumluluğu: FOM SD 25 – FOM SD 200

Ürün Kodu	Açıklama
MACH5010	FOM omicronR2R
FOM omicronR2R için slot-die kafaları
SLDH1001	FOM SD 25 \| Paslanmaz çelik
SLDH1002	FOM SD 25 – HV \| Paslanmaz çelik
SLDH1003	FOM SD 25 \| PEEK
SLDH2001	FOM SD 50 \| Paslanmaz çelik
SLDH2002	FOM SD 50 – HV \| Paslanmaz çelik
SLDH2003	FOM SD 50 \| PEEK
SLDH3001	FOM SD 100 \| Paslanmaz çelik
SLDH3002	FOM SD 100 – HV \| Paslanmaz çelik
SLDH3003	FOM SD 100 \| PEEK
SLDH4001	FOM SD 200 \| Paslanmaz çelik
SLDH4002	FOM SD 200 – HV \| Paslanmaz çelik
SLDH4003	FOM SD 200 \| PEEK

FOM omicronR2R için opsiyonlar

Ürün Kodu	Açıklama
OPTN100748	FOM DryZone – Sıcak hava\|25 cm
OPTN100749	FOM DryZone – Sıcak hava & IR fırını\|25 cm
OPTN100750	FOM DryZone – UV fırını\|25 cm
OPTN100751	FOM DryZone – IR fırını\|25 cm
OPTN100752	FOM Uzatma modülü\|25 cm
OPTN100753	FOM DryZone – Sıcak hava fırını\|50 cm
OPTN100754	FOM DryZone – Sıcak hava & IR fırını\|50 cm
OPTN100755	FOM DryZone – UV fırını\|50 cm
OPTN100756	FOM DryZone – IR fırını\|50 cm
OPTN100757	FOM Uzatma modülü\|50 cm
OPTN7007	FOM Laptop
OPTN90001	FOM Şırınga ısıtma ünitesi – 20ml
OPTN90002	FOM Şırınga ısıtma ünitesi – 50ml
OPTN90003	FOM Şırınga ısıtma ünitesi – 100 ml
OPTN90010	FOM Hava bıçağı sistemi – 229mm/9″
OPTN90011	FOM Hava bıçağı sistemi – 305mm/12″
OPTN90020	FOM İyonizasyon sistemi – 229mm/9″\|110V
OPTN90021	FOM İyonizasyon sistemi – 305mm/12″\|110V
OPTN90022	FOM İyonizasyon sistemi – 229mm/9″\|230V
OPTN90023	FOM İyonizasyon sistemi – 305mm/12″\|230V
OPTN90040	Şırınga pompası – Standart viskozite
OPTN90041	Şırınga pompası – Yüksek viskozite
OPTN90101	FOM Tek şırınga pompası – Standart & yüksek viskozite
OPTN90098	FOM Çift şırınga pompası – Standart & yüksek viskozite
OPTN90102	FOM Üçlü şırınga pompası – Standart & yüksek viskozite
OPTN90097	R2R Sürekli pompalama sistemi
OPTN90050	FOM Muhafaza ünitesi – 1 x 1.5m
OPTN90051	FOM Muhafaza ünitesi – 1 x 2m
OPTN90106	FOM R2R bıçak kaplama sistemi – 100mm
OPTN90107	FOM R2R bıçak kaplama sistemi – 200mm
OPTN90108	FOM R2R bıçak kaplama sistemi – 300mm
CONS4011	FOM Cam şırınga – 10ml
CONS4012	FOM Cam şırınga – 25ml
CONS4013	FOM Cam şırınga – 50ml
CONS3011	FOM Paslanmaz çelik şırınga – 20 ml\|Paket
CONS3012	FOM Paslanmaz çelik şırınga – 50 ml\|Paket
CONS3013	FOM Paslanmaz çelik şırınga – 100 ml\|Paket
CONS3014	FOM Paslanmaz çelik şırınga – 200 ml\|Paket
CONS3015	FOM Paslanmaz çelik şırınga – 300 ml\|Paket
